Провод ВПП для погружных насосов ЭЦВ



Провод ВПП - провод одножильный с медной жилой, с полиэтиленовой изоляцией, в полиэтиленовой оболочке

Провода предназначены для присоединения к электрическим сетям на номинальное напряжение 660 В переменного тока частотой 50 Гц для эксплуатации в фиксированном положении при длительной работе водопогружных электродвигателей в воде артезианских скважин под давлением 7,09 х 10 Па.

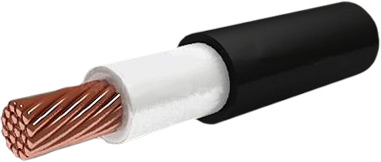

Конструкция провода ВПП:

1. Токопроводящая жила - медная, соответствует классу 2 по ГОСТ 22483-77.

2. Изоляция - полиэтилен (ПЭ).

3. Оболочка - ПЭ.

Провода могут изготавливаться в однослойной изоляционно-защитной оболочке из светостабильного полиэтилена, при этом номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки.

Технико-эксплуатационные характеристики провода ВПП:

Температурный диапазон: эксплуатации: от -40 С до +80 С монтажа: не ниже -40 С Радиус изгиба при монтаже: не менее 10 диаметров провода Срок службы проводов: не менее 6 лет

Выбор длины кабеля осуществляется по принципу: высота напора в метрах, умноженная на три (три жилы), плюс несколько метров для подвода кабеля к станции управления от скважины.

Примерная таблица для подбора кабеля питания глубинного насоса:

Кабель ВПП к марке насоса Мощность
двигателя
(кВт)
Тип кабеля Длина кабеля
(м)
ЭЦВ5-4-125 3,0 ВПП-2,5 390
ЭЦВ5-6,3-80 3,0 ВПП-2,5 250
ЭЦВ6-4-130 4,0 ВПП-2,5 402
ЭЦВ6-4-190 4,0 ВПП-2,5 585
ЭЦВ6-6,5-85 4,0 ВПП-2,5 270
ЭЦВ6-6,5-125 4,0 ВПП-4 387
ЭЦВ6-10-50 2,2 ВПП-4 156
ЭЦВ6-10-80 4,0 ВПП-4 270
ЭЦВ6-10-110 5,5 ВПП-6 339
ЭЦВ6-10-140 6,3 ВПП-6 426
ЭЦВ6-10-185 8,0 ВПП-10 573
ЭЦВ6-10-235 11,0 ВПП-25 720
ЭЦВ6-16-75 8,0 ВПП-4 270
ЭЦВ6-16-110 7,5 ВПП-6 350
ЭЦВ8-16-140 11,0 ВПП-10 450
ЭЦВ8-25-100 11,0 ВПП-10 320
ЭЦВ8-25-150 16,0 ВПП-16 465
ЭЦВ8-25-300 32,0 ВПП-35 930
ЭЦВ8-40-60 11,0 ВПП-10 195
ЭЦВ8-40-90 16,0 ВПП-10 287
ЭЦВ8-40-120 22,0 ВПП-16 377
ЭЦВ8-40-180 32,0 ВПП-25 570
ЭЦВ10-65-65 22,0 ВПП-16 204
ЭЦВ10-65-110 32,0 ВПП-25 340
ЭЦВ10-65-150 45,0 ВПП-35 480
ЭЦВ10-65-270 65,0 ВПП-50 834
ЭЦВ10-120-60 32,0 ВПП-25 192
ЭЦВ10-160-35 22,0 ВПП-10 114
ЭЦВ12-160-65 45,0 ВПП-35 204
ЭЦВ12-160-100 65,0 ВПП-50 321
ЭЦВ12-160-140 90,0 ВПП-50 441
