Насосы ЭЦВ Бердянского насоного завода

Назначение насосов ЭЦВ

Агрегаты предназначены для подачи воды из скважин с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем  рН от 6,5до 9,5 с температурой до 25°С  с массовой долей твёрдых механических примесей 0,01% (100гр/м³), содержанием хлоридов не более 350 мг/л, сульфатов - не более 500мг/л, сероводорода -1,5мг/л.

Агрегаты могут быть использованы для городского, промышленногои сельскохозяйственного водоснабжения, для орошения, понижения уровня грунтовых вод и для бытовых нужд. Агрегаты работают в продолжительном режиме от сети 3-х фазного переменного тока, напряжением 380 В частотой 50Гц. В обозначении типоразмера агрегата входят: буквы ЭЦВ (Э-с приводом от погружного электродвигателя. Ц- центробежный, В-для подачи воды) и цифры, последовательно указывающие: допустимый диаметр обсадной колонны в дюймах (диаметр в мм, уменьшенный в 25 раз и округлённый), номинальную подачу (в м³/ч) и напор (в метрах), соответствующий номинальной подаче.

  Устройство и  принцип  работы агрегата

 Агрегат состоит из центробежного насоса и погружного электродвигателя. Насос ЭЦВ – одно- или многоступенчатый, вертикального исполнения. Схематический чертеж показан на рис.1

.

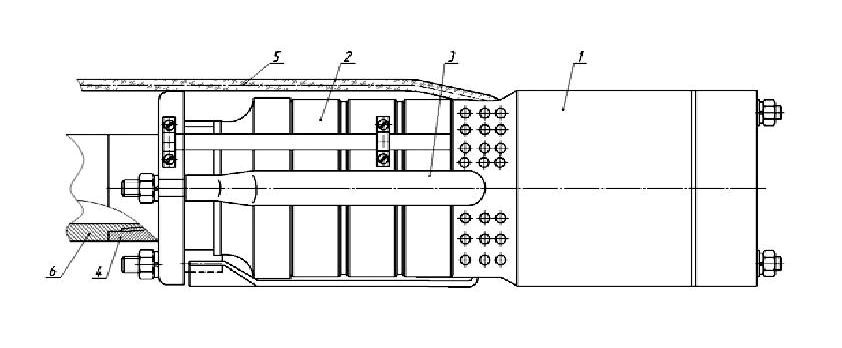

                      1  – ПЭДВ;  2 – Насосная часть;  3 – Кожух с сеткой;  4 – Переводник;

                     5 – Токопроводящий кабель;      6 – Водоподъёмные трубы;

Устройство электронасосного агрегата

   На всасывающей части агрегата расположена сетка, которая служит для задержания крупных частиц, содержащихся в откачиваемой воде. Каждая ступень (секция) насоса состоит из обоймы, рабочего колеса и отвода лопаточного. Положение рабочих колес на валу фиксируется шпонками, распорными и защитными втулками. Вал насоса вращается в радиальных подшипниках скольжения, смазка которыхосуществляетсяперекачиваемой водой. В верхней части насоса расположен обратный клапан, который служит для удержания столба жидкости в водоподъемных трубах при остановках насоса и обеспечивает плавный запуск при повторных пусках.

  Конструкция секции определяет подачу насоса Q (количество кубометров перекачиваемой воды в час). Количество секций n придостаточной мощности Nэлектродвигателя (ПЭДВ)  определяют развиваемый насосом напор Н (высоту подъема в метрах).

       Присоединение насоса к водоподъемным трубам фланцевое или с помощью конической трубной резьбы (установлен универсальный переходник).

  Осевые силы, возникающие при работе насоса, воспринимаются узлом подпятника, установленным в электродвигателе.

      Электродвигатель трехфазный асинхронный с  короткозамкнутым ротором. Обмотка двигателя выполнена водостойким проводом, места соединений изолированы водостойкой липкой лентой. Ротор двигателя вращается в резинометаллических подшипниках и опирается на подпятник, выполненный из резины или графитофторопласта.

                Внутренняя полость перед работой заполняется питьевой водой. Пробка – фильтр в корпусе ПЭДВ служит для защиты от попадания песка во внутреннюю полость, а также для компенсации теплового расширения воды, заполняющей двигатель. Работа электродвигателя без фильтра или с пробками не заводского изготовления не допускается.

                Валы насоса и двигателя соединены с помощью муфты жесткого типа.

                Нормальная работа двигателя возможна только при интенсивном  охлаждении его наружной поверхности перекачиваемой водой. Скорость омывания корпуса двигателя - не менее 0,1-0,6 м/сек, в зависимости от мощности, обеспечивается правильной установкой агрегата в скважине. При диаметре обсадной колонны больше, чем 150мм – для ЭЦВ 6,  200мм - для ЭЦВ 8, 250мм – для ЭЦВ10, необходимо изготовить и установить на насосный агрегат специальный кожух для охлаждения электродвигателя (см. рис.2). Для нормальной работы насоса необходим подпор (минимальная высота столба воды  над насосом в водозаборной части скважины). Недостаточный подпор приводит к развитию в насосной части кавитации,  ускоряющей выход насоса из строя.

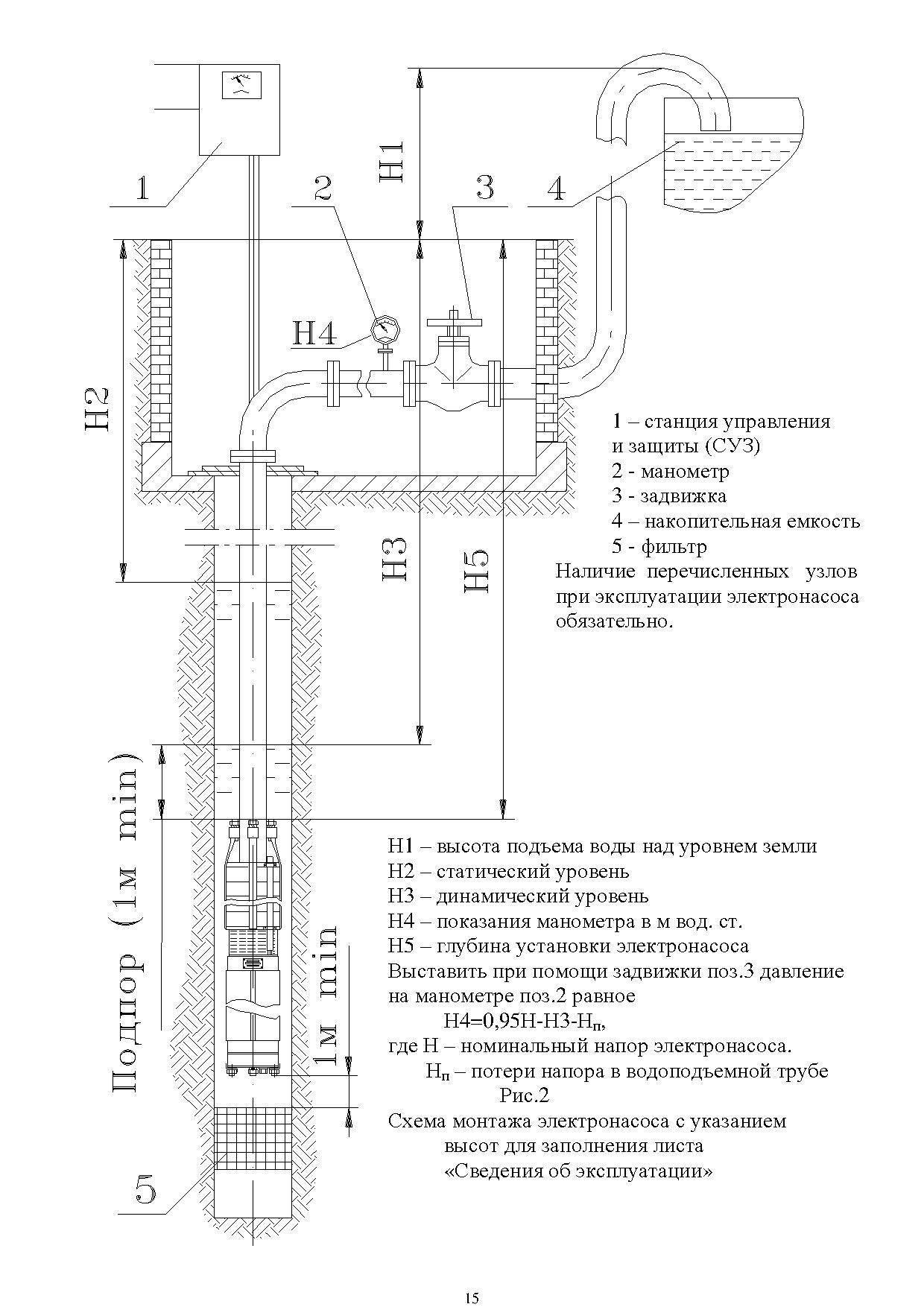

Схема установки насоса в скважину

Каждый насос проходит проверку и испытание перед отправкой клиенту
