Электродвигатели  общая информация

.

Общепромышленные электродвигатели отличаются по своему исполнению:

   Исполнение на лапах- имеет обозначение 1081. Это означает, что электродвигатель асинхронный в основании своего корпуса имеет крепежные лапы, с отверстиями под болты, для крепления двигателя к какой-либо раме или площадке, имеющей соответственные посадочные места. Электродвигатели асинхронные, имеющие обозначение 1081, чаще всего применяются в электрических компрессорах, различных металлообрабатывающих и деревообрабатывающих станках, различных электрических машинах, использующих ременную передачу и т.д.

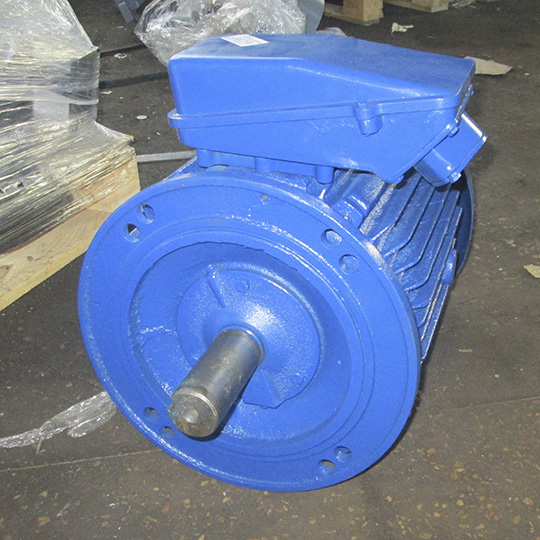

   Исполнение фланцевое имеет обозначение 3081. Это означает, что электродвигатель асинхронный, в месте выхода вала ротора на своем корпусе, имеет фланец с отверстиями под крепежные болты, для крепления электродвигателя к редуктору, через муфту к фланцу насоса и др. Электродвигатели асинхронные, имеющие обозначение 3081, чаще всего, применяются в электрических насосах различного назначения, бетоносмесителях, и других электрических устройствах, передающих вращение с вала электродвигателя, посредством муфты или другого устройства, на вал, какого либо агрегата.

   Исполнение комбинированное имеет обозначение 2081. Это означает, что асинхронный электродвигатель на своем корпусе имеет и лапы и фланец, что делает его универсальным, и позволяет крепить на любое электрическое оборудование, перечисленное выше.

   Так же электродвигатели отличаются по своему напряжению.

   Промышленное трехфазное напряжение 220В/380В и 380В/660В. Поскольку, данный вид напряжения применяется преимущественно на промышленных и производственных предприятиях, электродвигатели с трехфазным напряжением,  чаще всего используются  в качестве приводов различного оборудования используемого в производственных или строительных целях.  Список такого оборудования огромен: токарные, сверлильные, фрезеровочные станки, насосы, компрессоры, краны, различные холодильные агрегаты, подъемники, погрузчики, лифты и т.д.

   Однофазное промышленное и бытовое напряжение 220В Данный вид напряжения встречается в каждом доме, будь то квартира, дача или даже просто участок. Также  однофазное напряжение 220 В встречается и на производстве.. Поэтому асинхронные электродвигатели с таким напряжение, применяются практически повсеместно. Единственный недостаток однофазных электродвигателей это их небольшая мощность. Электродвигатели однофазным напряжением 220В не могут быть мощнее 2-3 кВт. Данное ограничение вызвано целым рядом технических и конструктивных причин, таких как, возможности электрической проводки, пусковые токи, возникающие в обмотке электродвигателя, ЭДС и др.

   Однофазные электродвигатели широко применяются в ручном инструменте, дрелях, перфораторах, электролобзиках, электропилах; различных бытовых приборах, пылесосах стиральных машинах и др.

   По количеству оборотов в минуту, электродвигатели асинхронные подразделяются на четыре основные категории 750 об/мин, 1000 об/мин, 1500 об/мин, 3000 об/мин. Сразу оговоримся, что значения оборотов для удобства даны округленными, и реальное количество оборотов может отличаться. Например, электродвигатель модели  АИР71A6 мощностью 0,37 кВт имеет  точное значение - 895 об/мин, но для удобства принимается значение 1000 об/мин.



   Электродвигатели с количеством  750 об/мин и 1000 об/мин, в основном применяются в тех местах и на том оборудовании, где  нет необходимости в высокой скорости вращения вала ротора. Такие электродвигатели устанавливаются на лебедках, тельферах, различных подъемных механизмах, кранах, вибраторах, транспортерах и т.д.

Электродвигатели  асинхронные с количеством  1500 об/мин и 3000 об/мин устанавливаются на оборудовании требующем сравнительно высокую скорость вращения вала ротора. Такие электродвигатели применяются в металлообрабатывающих и деревообрабатывающих станках, шлифовальном и затирочном оборудовании, компрессорах, холодильниках и т.д.

   Еще электродвигатели асинхронные могут отличаться по своей мощности, габаритам и массе. Эти три характеристики электродвигателей находятся в прямой пропорциональной зависимости друг от друга. При увеличении мощности электродвигателей, увеличивается и их масса и габариты и наоборот.

   Мощность электродвигателей асинхронных может варьироваться в пределах от 0,12 кВт до 200 кВт. Соответственно применение электродвигателя с той или иной мощностью, напрямую зависит от размера и назначения оборудования, на которое он устанавливается.

   Точно также дела обстоят и с габаритными размерами. Основным габаритным размером электродвигателя является значение расстояния от основания лап электродвигателя до центра оси вала ротора. Это значение даже входит в маркировку модели. Например, электродвигатель асинхронный АИР71A6 имеет габаритный размер 71   мм.

  Масса электродвигателей напрямую зависит от их мощности. Следует, однако, отметить, что электродвигатели с меньшим количеством оборотов, при одинаковой мощности, имеют большую массу, чем электродвигатели с большим количеством оборотов.

Группы исполнения общепромышленных электродвигателей АИР:

- основное;

- тропическое, химически стойкое, для сельского хозяйства -  по условиям окружающей среды;

- высокой точности и повышенной точности - по точности установочных размеров;

- с фазным ротором, со встроенным электромагнитным тормозом – дополнительные устройства , с повышенным пусковым моментом, с повышенным скольжением, многоскоростные, узкоспециальные  - для судовых механизмов, для привода моноблочных насосов, рудничное исполнение и др.

Электродвигатели основного исполнения предназначены для работы от сети переменного тока частоты 50 Гц и изготовляются на номинальные напряжения, указанные в таблице:

Номинальное напряжение, В

220, 380

220, 380, 660

220/380, 380/660

Мощность, кВт

0,06 - 0,37

0,55 - 11,0

15,0 - 315

Условные обозначения общепромышленных асинхронных электродвигателей

АИР– марка электродвигателя означает:

А – асинхронный электродвигатель (электродвигатель переменного тока, скорость вращения ротора которого отстаёт от скорости вращения магнитного поля статора)

И – электродвигатель унифицированной серии, которая была разработана еще в рамках международной организации Интерэлектро, объединявшей электротехников стран — бывших членов СЭВ. Координатором работ по созданию серии был СССР.

Р - вариант увязки мощности с установочными размерами (может быть обозначение С). По стандарту Е – однофазный двигатель (если буква стоит до обозначения габарита);

56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355 – габаритные размеры электродвигателя (высота оси вращения).

А, В, С – длина сердечника статора асинхронного электродвигателя (первая длина, вторая длина, третья длина), отсутствие буквы, означает, что при данном установочном размере (S, M, L) выполняется только одна длина сердечника статора.

S, M, L – установочные размеры по длине станины электродвигателя (короткая, средняя, длинная), отсутствие буквы, означает единые установочные размеры для статоров А, В, С.

2, 4, 6, 8 – число полюсов и соответственно количество оборотов (3000, 1500, 1000, 750).

У2, У3– климатическое исполнение и категория размещения.
