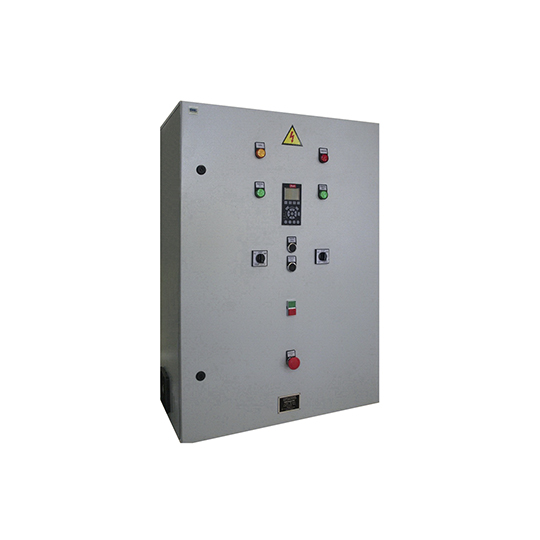

Станция автоматического управления Каскад-ПЧ 4кВт

станция управления на базе преобразователя частоты VLT Danfoss
kaskad-pch-optima
vidu-stanciy-pch
primeri-ustanovki-kaskad-pch
Описание

Назначение



Предназначена для автоматического управления насосными агрегатами  с обеспечением частотного регулирования оборотов по сигналу от датчика давления 4-20 mA (автоматическое поддержание заданного давления в трубопроводе), а также для комплексной защиты трехфазного электродвигателя насосного агрегата.

Применяется в системах водоснабжения из артезианских скважин, повышения давления  в водопроводной сети.



Тех.Характеристики



Технические характеристики станции «Каскад-ПЧ»

- Номинальное напряжение сети 380В. 50Гц.
- Диапазон мощностей от 4 до 110 кВт.
- Цифровая индикация потребляемого тока электродвигателя.
- Климатическое исполнение по ГОСТ15150-69-У3.
- Степень защиты по ГОСТ14254-80 - IР54.
- Рабочее положение - вертикальное.
- Длина кабеля к датчикам не более 500 м.
- Станция соответствует требованиям: ТУ У 31.2–30460473–003:2010, ГОСТ22789-94, “ПУЭ” и ПТЭЭП”.
- КПД 98%.
- Нижний подвод кабелей подключения.



Функции



Автоматическое управление обеспечивает:
- автоматическое частотное регулирование оборотов электродвигателя по сигналу датчика давления (уровня);
- плавный пуск и остановку электропривода;
- резервное управление прямым пуском;
- автоматическое включение/отключение в заданное время.

Защитные функции



Защитные функции обеспечивают:
- защиту по сухому ходу;
- диагностику неисправностей как электродвигателя, так и преобразователя частоты;
- комплексную защиту электродвигателя от перекоса фаз, перегрузки по току, холостого хода, обрыва фазы, короткого замыкания в цепи электродвигателя;
- комплексную защиту преобразователя частоты от перенапряжений, короткого замыкания, перегрузки по току и температуре.
