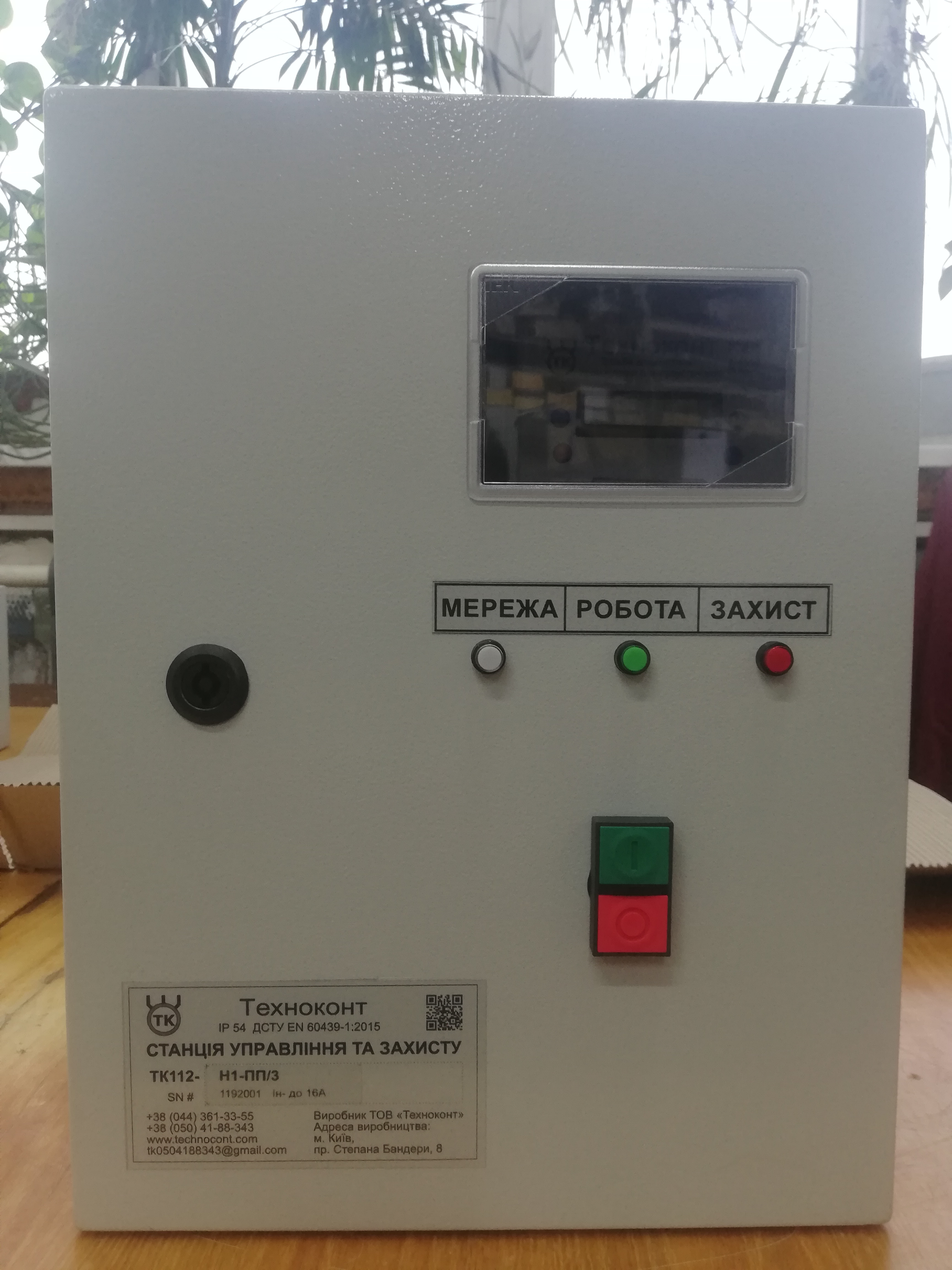

Станция защиты ТК 112-Н1-ПП4

ТК 112-Н1-ПП -компелексное усройство для защиты и управления насосом, предназначеное для управления насосом, оснащенным электродвигателем с переменным трехфазным напряжением 380В любой мощности и для защиты от аварийных ситуаций:

• в системах бытового и промышленного водоснабжения
• в системах отопления и гарячего водоснабжения
• в системах с выведением стоков жилих, администативных и промышленных объектах
• в системах полива и мелиорации и т.п.

ТК 112-Н1 обеспечивает :

Автоматическое управления насосом в режиме водоподъёма

Относительно к уровню жидкости в накопительном резервуаре, при помощи дискретных датчиков верхнего и нижнего уровня жидкости или с использованием поплавкового датчика

Относительно давления столба воды в накопительном резервуаре,  при помощи электроконтактного манометра  с двумя дискретными выходами или с использованием реле давления с дискретным выходом

Автоматическое управление насосом в режиме откачивания жидкости (дренаж) обеспечивется относительно к уровню жидкости в накопительном резервуаре.

Режим дренаж обеспечивается при помощи дискретных датчиков верхнего и нижнего уровня и с использованием поплавкового датчика.

Поддержание заданного параметра в усановленых пределах (уровня,давления и т.д.) обеспечивается путем включения и выключения насоса по сигналам от дискретных датчиков.

• защита электродвигателя насоса с установкой запрета на его повторное включение, до момента устранения причин аварии (отсутсвие перекачиваемой жидкости)
• защита от долговременной перегрузки электродвигателя насоса по току, путем включения/выключения усройства плавного запуска, с расчетом рабочей тепловой перегрузки, на основе тепловой модели работы электродвигателя
• защита призатяжном пуске или блокировке ротора
• защита от недогрузки по току электродвигателя  (обрыв вала, муфты, отсутствие жидкости для перекачивания и др. причины заниженого напряжения)
• защита от некачественного питающего напряжения (недопустимая ассиметрия напряжения электросети, включая обрыв фазы и залипание)
• защита от превышения заданного количества  запуска электродвигателя за определенный промежуток времени
• защита при недопустимо низком значении уровня изоляции между статором и корпусом (проверка перед стартом)
• защита при пульсации напряжения электродвигателя в следствии не четкого включения пускателя
• защита от короткого замыкания
• защита при неправильной работе внешних датчиков
