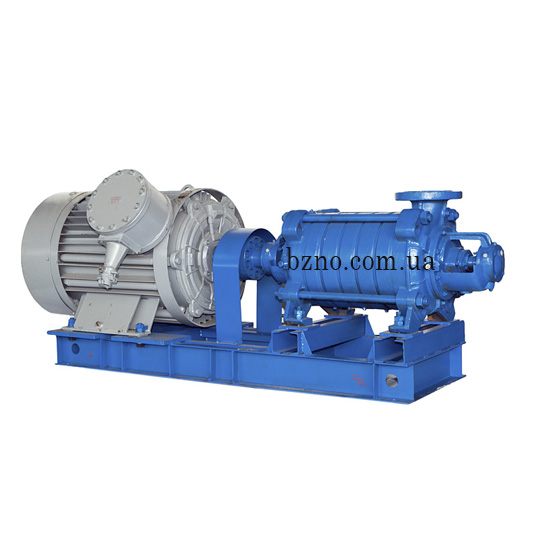

Агрегаты центробежные

многоступенчатые секционные типа ЦНС, ЦНС (г)

Агрегаты центробежные

многоступенчатые секционные типа ЦНС, ЦНС (г)

Назначение



Агрегаты типа ЦНС и ЦНС(г) предназначены для перекачивания технической воды, имеющей водородный показатель (рН) 7–8,5,  с массовой долей механических примесей не более 0,05 %, размером твердых частиц не более 0,2 мм, микро-твердостью не более 1,47 ГПа (147 кгс/мм²). Электро-насосные агрегаты ЦНС  предназначены для перекачивания воды с температурой до 45°С, а ЦНС(г) – для перекачивания воды с температурой от 45°С до 105°С.

         Насосы и агрегаты изготавливаются в общепромышленном исполнении и не могут применяться во взрыво- и пожароопасных производствах.

Насосы по своим параметрам и технико-экономическим показателям соответствуют требованиям ГОСТ 10407 и ТУ У 29.1-24715933-007:2006.

Давление на входе в насосы :



• насосы ЦНС -не более 0,3 МПа
• насосы ЦНСг - не более 0,1 МПа

Подпор:



• насосы ЦНС - 2-6м.
• насосы ЦНСг- до 10м

Материалы исполнения



Материалы исполнения:



• основные детали-чугун СЧ20,сталь 35Л, композит.
• вал и диск гидравлической пяты .
• направляющий аппарат-прессматериал АГ-;В

уплотнение вала -сальниковое

Расшифровка названия



Расшифровка названия:

ЦНСг 105-245УХЛ где



• ЦНС -насос центробежный секционный.
• г-для перекачки горячей воды.
• 105- подача м³/ч.
• 245- напор.
• УХЛ4- климатическое исполнение .Категория размещения.

Тех.Характеристика



Тех.характеристики

Подача : 13 м³/ч.

Напор: 175 м.

Мощность: 18,5 кВт.

Обороты: 3000 об\мин.
