Датчик давления

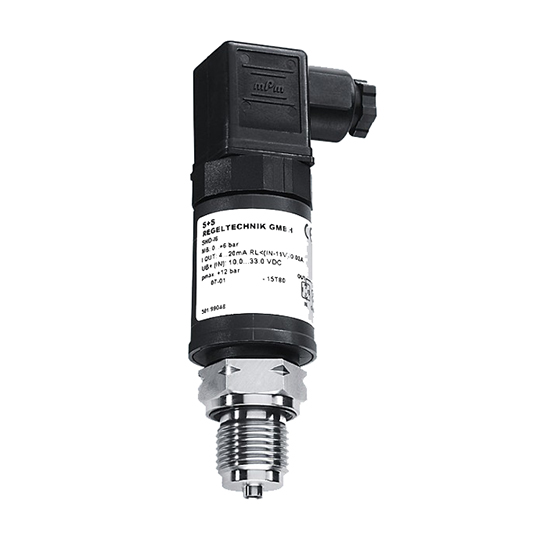

Преобразователь избыточного давления
datchik-davleniya
ustanovka-datchika-davleniya
Нет заданного изображения
Описание

Назначение



Избыточное (манометрическое) давление - давление, превышающее атмосферное давление.

Датчики  предназначены для непрерывного преобразования избыточного давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.

Основные функции преобразователя

  • ИЗМЕРЕНИЕ избыточного давления нейтральных к нержавеющей стали AISI 316L  сред (воздух, пар, различные жидкости)
  • ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА
  • ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – ряд значений от 0,016 до 25 МПа
  • ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ 200% от ВПИ
  • КЛАСС ТОЧНОСТИ ±0,25; ±0,5 и  ±1,0 % от ВПИ
  • СТЕПЕНЬ ЗАЩИТЫ корпуса датчика давления – IP65
  • ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяет требованиям к оборудованию класса А по ГОСТ Р 51522

Тех.Характеристики



Выходной сигнал по ГОСТ 26.011

4...20 мА постоянного тока

Предел допустимой основной погрешности измерения

±1,0 % от ВПИ

Предел допустимой дополнительной температурной погрешности измерения

±0,3 % от ВПИ /10 °С

Повторяемость

не более  ±0,1 % от ВПИ

Диапазон рабочих температур контролируемой и окружающей среды

– 40…+100 °С

Напряжение питания постоянного тока

12…36 В

Сопротивление нагрузки

0…1,0 кОм (в зависимости от напряжения питания)

Потребляемая мощность

не более 0,8 Вт

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

группа исполнения V3

Степень защиты корпуса датчиков давления по ГОСТ 14254

IP65

Среднее время наработки на отказ

не менее 100 000 ч

Средний срок службы

12 лет

Масса

не более 0,2 кг

Штуцер порта давления

M20х1,5 (ГОСТ 2405-88, черт. 20)

опционально G1/2"; G1/4"

Тип электрического соединителя

DIN 43650А

Предельное давление перегрузки

не менее 200% от ВПИ

Устойчивость к климатическим воздействиям

УХЛ3.1

Диапазон рабочих температур окружающего воздуха

-40...+80ºС

Межповерочный интервал

2 года

Атмосферное давление рабочее

66...106,7 кПа

Габариты
