 Автоматика для насосов

При устройстве системы водоснабжения из подземных источников выбор системы автоматики важен так же, как и выбор самого
погружного насоса.

Под автоматикой в данном случае подразумевают совокупность командных реле, силовой электрической части и различные виды защит, задача которых – уберечь электродвигатель и сам насос от выхода из строя. Наиболее широко распространены две основные схемы управления работой насоса: по уровню рабочей среды (воды) в накопительном резервуаре и по давлению в напорном трубопроводе.

Контроль по уровню

Первая схема применяется при работе насоса на водонапорную башню или для наполнения емкости, откуда вода к потребителю подается уже насосами второго подъема. Внутри емкостей устанавливаются специальные датчики уровня (электроды), которые с помощью реле контроля уровня отслеживают нижний (включение насоса) и верхний (отключение насоса при заполнении резервуара) уровни. Применение в данной схеме поплавковых выключателей вместо электродов менее надежно, что обусловлено их небольшим рабочим ресурсом. Обязательно предусматривается устройство аварийного слива при переполнении резервуара (сигнализации переполнения при этом обычно не применяется). Данная схема характерна для крупных поселковых скважин, когда от одной емкости осуществляется водоснабжение целого дачного поселка, села, деревни.

Главное преимущество, которое достигается при таком подходе, – стабильный режим работы насоса. Гидравлика постоянна: номинальный расход подается на высоту, определяемую глубиной скважины, высотой башни и дополнительно предусматривает еще 1–2 м – на излив. Один цикл соответствует по расходу полному объему башни с учетом расхода текущего водоразбора. Исключена возможность кратковременных пусков-остановов, что продлевает срок эксплуатации оборудования. Достаточно грамотно подобрать насос под требуемые параметры, один раз квалифицированно произвести пусконаладку, и стабильная работа системы обеспечена.

Контроль по давлению

По второй схеме насос управляется командами от реле давления, установленного на трубопроводе. На самом реле настраиваются два параметра: давление включения насоса и давление, при котором насос должен отключиться. Данная схема характерна для индивидуальных скважин и обычно используется вместе с мембранными баками, предназначенными для поддержания необходимого избыточного давления в сети, компенсации гидравлических ударов и малых расходов. Чрезвычайно важно произвести правильную настройку реле в соответствии с характеристиками насоса и объемом мембранного бака. Чтобы насос не включался слишком часто, заданный предел давлений должен лежать в средней зоне рабочей характеристики насоса. Гистерезис значений выбирается, как правило, в диапазоне 1,2–2,5 бар с учетом данных о максимально допустимом количестве включений насоса в определенный период времени.

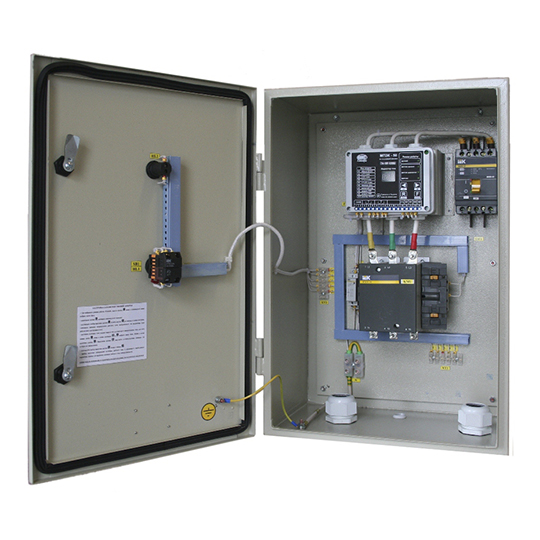

При использовании бытовых устройств достаточно напрямую подключить насос через его контактные группы к сети. Простота и дешевизна данного варианта привлекают многих покупателей, однако иных преимуществ это не дает. Более того, подобная экономия средств влечет за собой дополнительные затраты в процессе эксплуатации на замену преждевременно вышедшего из строя реле(подгорели или окислились контакты). При этом сам пользователь, поставив новое реле, вряд ли сможет восстановить прежние настройки и проверить режим работы, что, в худшем случае, может привести к отказу насоса. Известная поговорка «скупой платит дважды» здесь не работает: заплатить при поломке насоса придется трижды – за подъем насоса, ремонт и, в третий раз, за опускание насоса в скважину и ввод в эксплуатацию. Для работы насоса с промышленным реле необходимы промежуточные устройства (различные варианты шкафов управления с устройствами дополнительной защиты или без них).

Защита насоса

Как показывает практика, основными причинами выхода скважинного насоса из строя являются работа при повышенном или пониженном напряжении питания в электрической сети, перегрузка электродвигателя и работа в режиме«сухого» хода, т.е. без воды. Любой европейский производитель указывает в технической документации насоса требования по питающему напряжению (в Европе стандартно это 1?230 или 3?400 В) и допустимые отклонения относительно номинала.

Радикальный способ обеспечить качественное электропитание насоса – это применение стабилизаторов переменного напряжения соответствующей мощности, что затратно. Чаще всего в систему автоматики устанавливают реле контроля напряжения. Данные устройства отключают насос при падении напряжения и перенапряжении, а также могут контролировать последовательность и асимметрию фаз (для трехфазных двигателей). Наличие в реле временной задержки по включению обеспечивает защиту от частых скачков напряжения в сети.

Защита электродвигателя от перегрузки осуществляется с помощью тепловых токовых реле, отключающих его при достижении установленного значения тока. Очень важно, чтобы диапазон настройки токового реле соответствовал номинальному току насоса.

В зависимости от конкретной ситуации для управления и защиты скважинным насосом могут использоваться различные комбинации и типы защитных устройств, выпускаемых как самими заводами-изготовителями насосного оборудования, так и другими производителями.

Устройства на базе печатных плат являются функционально и конструктивно законченными изделиями и требуют подключения внешнего устройства – собственно насоса часто через пускатель и передающие датчики (уровня, реле давления и т.д.). При этом они отличаются большим набором контролируемых параметров и функций (тепловая токовая защита, защита от скачков напряжения, контроль «сухого» хода с помощью электродов и по нагрузке электродвигателя и т.п.), которые, впрочем, не всегда используют. Благодаря законченности изменить логику работы прибора практически невозможно. В некоторых устройствах отсутствует возможность изменения значений срабатывания по определенным параметрам. В случае выхода платы из строя требуется ее замена целиком, что сопоставимо со стоимостью нового прибора.

Устройства управления и защиты скважинных насосов на базе микропроцессорных контроллеров – самые сложные. Они позволяют контролировать такие параметры работы насоса, как величина сопротивления изоляции, температура электродвигателя, фазовая асимметрия и последовательность чередования фаз, защищают насос от повышенного и пониженного напряжения, перегрузки и «сухого» хода, позволяют вести учет времени работы насоса и количества потребляемой электроэнергии. Существует возможность связи и контроля работы насоса через стандартные интерфейсы с модемом или компьютером. Это самые дорогостоящие приборы, и применять их рекомендуется с насосами большой мощности и производительности, когда стоимость возможного ремонта насоса может намного превысить стоимость самой автоматики. Настройка и ввод в эксплуатацию вышеуказанных устройств без специалистов практически невозможны.

В случае применения в системах управления частотных преобразователей необходимо учитывать минимальную частоту вращения электродвигателя. Эта характеристика указывается в технической документации к насосу и составляет обычно 20–30% номинала. В случае несоблюдения данного требования существует большая вероятность выхода из строя упорного подшипника электродвигателя насоса.

Кроме всего вышесказанного, отдельное внимание необходимо уделить классу выбираемой системы управления по пыле и влагозащищенности в зависимости от места установки (см. ГОСТ Р 51321.1-2000 «Устройства комплектные низковольтные распределения и управления»).
